Schiedamse stellingmolen

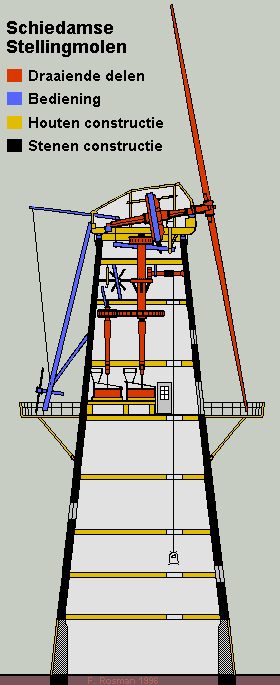

Schema Schiedamse Stellingmolen

Van boven naar onder zijn afgebeeld:

Kap
Kapzolder
Overslagzolder
Luizolder
Maalzolder en balie
Voorraadzolder
niveau 3
niveau 2
niveau 1
Begane grond

In het schema zijn in rood de bewegende delen aangegeven waaronder wieken en koningsspil. In blauw zijn de bedienings-elementen weergegeven: o.a. vang en windas.

De afbeelding is gemaakt op basis van een schema van Museum de Nieuwe Palmboom
